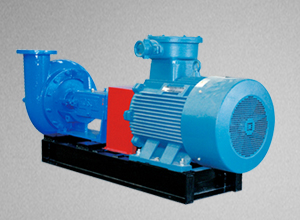

泥浆砂泵是现代钻井必备的固控设备之一,主要由泵壳、叶轮、泵轴、耐磨盘、密封装置、轴承座、轴承、联轴器、电机、底座等组成。
泥浆砂泵的工作原理是:电机通过联轴器驱动砂泵的轴转动,轴带动叶轮转动,钻井液经吸入口由叶轮中部吸入,通过叶轮中的流道后,在离心力作用下,获得能量和速度,经过泵壳连续不断地从排出口输送给工作机。
泥浆砂泵常见故障及解决方法:
序号 | 故障 | 原因 | 排除方法 |
1 | 轴功率过大 |
1. 叶轮与泵壳端面或叶轮与护板发生摩擦或副叶轮发生摩擦。 2.泵在比设计点扬程低得多的条件下运行。 3. 填料压盖压的太紧。 |
1. 调整叶轮与泵壳端面及叶轮与机封泵盖的间隙,消除摩擦。 2. 检查所配工作机是否符合要求,并关小排出阀门,使泵在设计点工作。 3. 调松压盖。 |
2 | 扬程下降、流量下降 |
1. 大块颗粒堵塞吸入管和叶轮流道。 2. 泵转速下降。 3. 叶轮磨损。 4. 叶轮与泵壳端面间隙过大,泄露增大。 5. 进口阀门开度太小。 |
1. 清除堵塞物。 2. 使泵在额定转速下运行。 3. 更换叶轮。 4. 调整叶轮与泵壳端面间隙。 5. 开大进口阀门。 |
3 | 轴承过热 |
1. 润滑油过多或太少。 2. 油中有杂质。 3. 轴承磨损。 |
1. 使油面保持在油标规定位置。 2. 更换润滑油。 3. 更换轴承。 |
4 | 泵运行产生振动和异常噪音 |
1. 叶轮磨损不平衡。 2. 轴承磨损。 3. 连接松动。 4. 泵产生气蚀。 |
1. 更换叶轮。 2. 更换轴承。 3. 紧固各松动部件。 4. 改善吸入条件,防止空气进入泵内。 |
5 | 泄露严重 |
1. 轴套磨损严重。 2. 机械密封失效。 3. 盘根环斜口不一致。 |
1. 更换轴套。 2. 更换机械密封。 3. 重新按要求错位装填盘根环。 |
